YND600E
概述
CNIK600E 电动机保护器适用于额定电压至 AC690V、额定电流至 AC800A、额定频率为 50/60Hz 的电动机。产品体积小，结构紧凑，安装方便，在低压控制终端柜和 1/4 模数及以上各种抽展柜中可直接安装使用，提高了控制回路的可靠性和自动化水平。
CNIK600E 采用分体的产品结构形式，包括主体（保护测量控制功能模块）、互感器模块。根据需要选配功能模块成附件，与接触器、电动器等电器元件构成电动机控制保护单元、有远程自动控制现场直接控制、面板指示、信号报警、现场总线通信等功能。适用 UI 煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
符合标准
特点
■ 三相电流测量功能
■ 零序或漏电电流测量功能
■ 三相电压测量功能
■ 完备的电动机电压，电流保护
■ 辅助电源 AC85V-450V 支持无零线电机应用场合供电
■ 支持就地 / 远程通讯控制启停，正反转启动，Y/ △启动等多种启动
■ LCD 显示，保护控制参数现场设置
■ 简便灵活的安装 / 维护
■ 可与主流 PLC，DCS 联网
■ 可接入 MODBUS 现场工业总线实现网络通信
■ 按照继电保护标准设计执照
■ 线路板三防处理，支持恶劣环境下使用

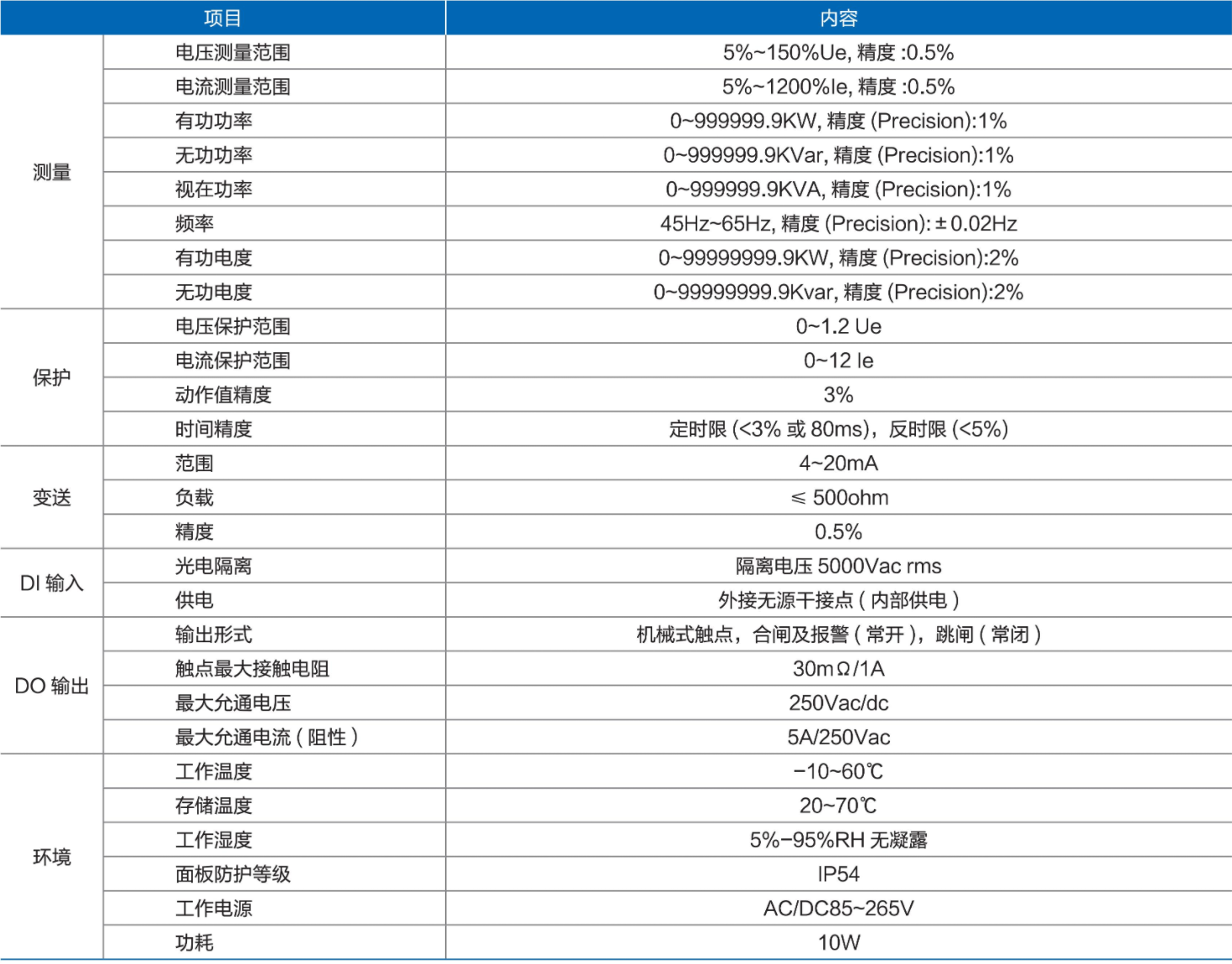

技术指标
功能及特点
■ 实时测量功能：Ua、Ub、Uc、Ia、Ib、IC、IO、P、Q、S、COSF、Freq、Ep、Eq
■ 开关量输入 :8 路开关量输入
■ 开关量输出 :4 路开关量输出
■ LED 指示 :3 路 LED 灯指示电机运行，故障及通讯
■ Ao 变送 :1 路 4~20mA 输出，负载≤ 500ohm
■ 通讯 :1 路 RS485，支持标准 Modbus-RTU
■ 继电保护
■ SOE 事件记录：50 条 SOE 事件记录
■ 电机启停方式空置率：支持就地 / 远方控制电机启停

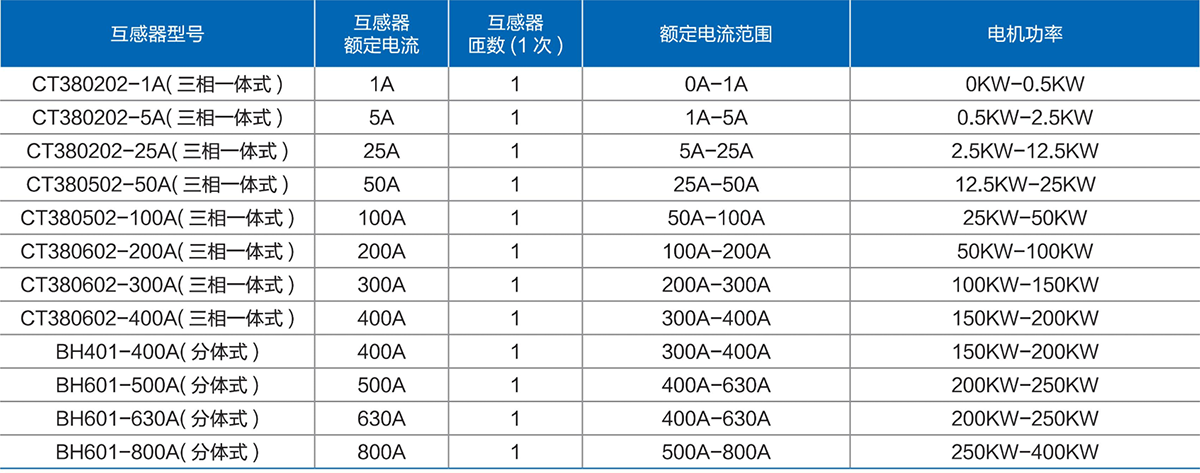

保护器额定电流选配

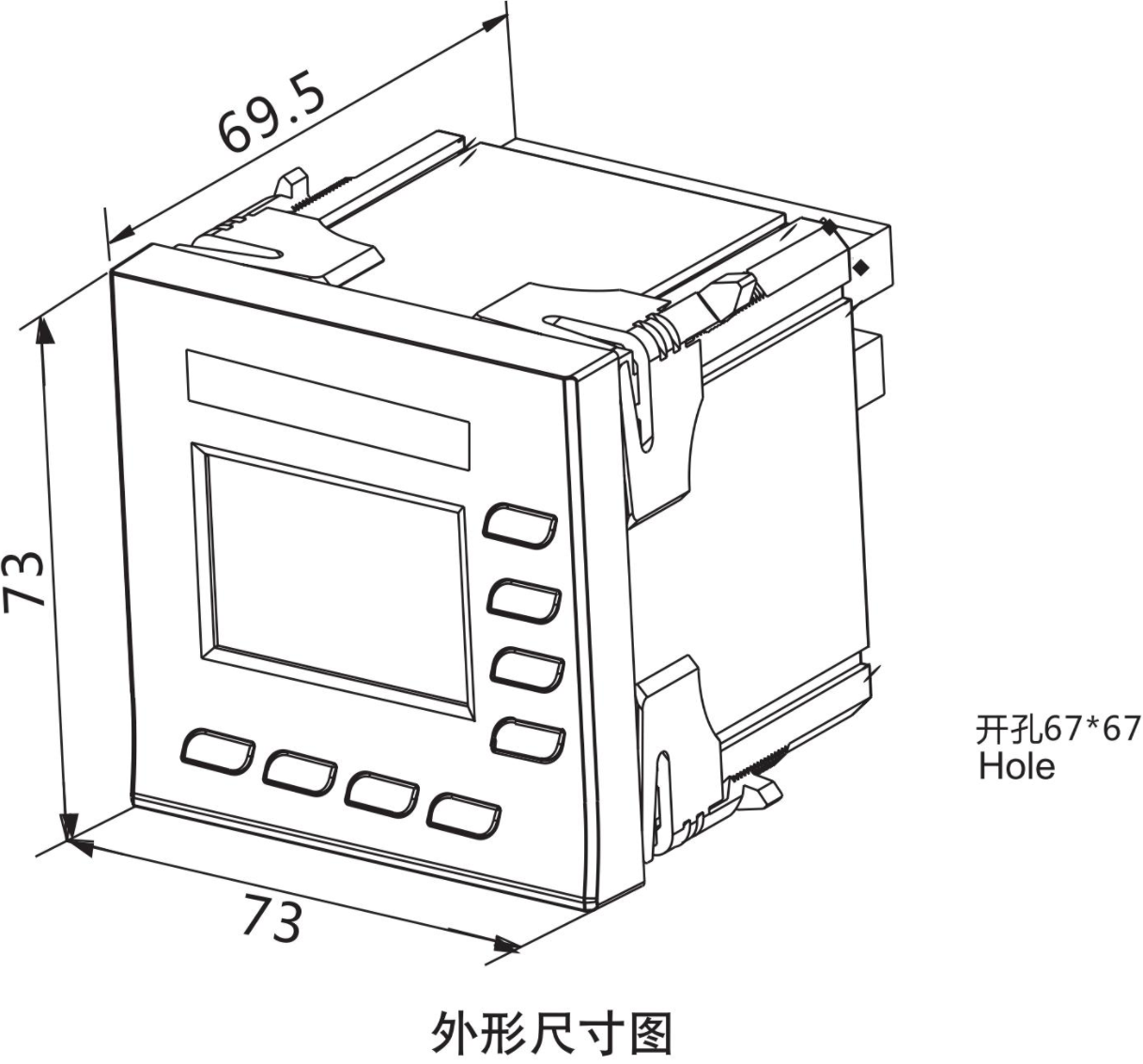

外形及安装尺寸

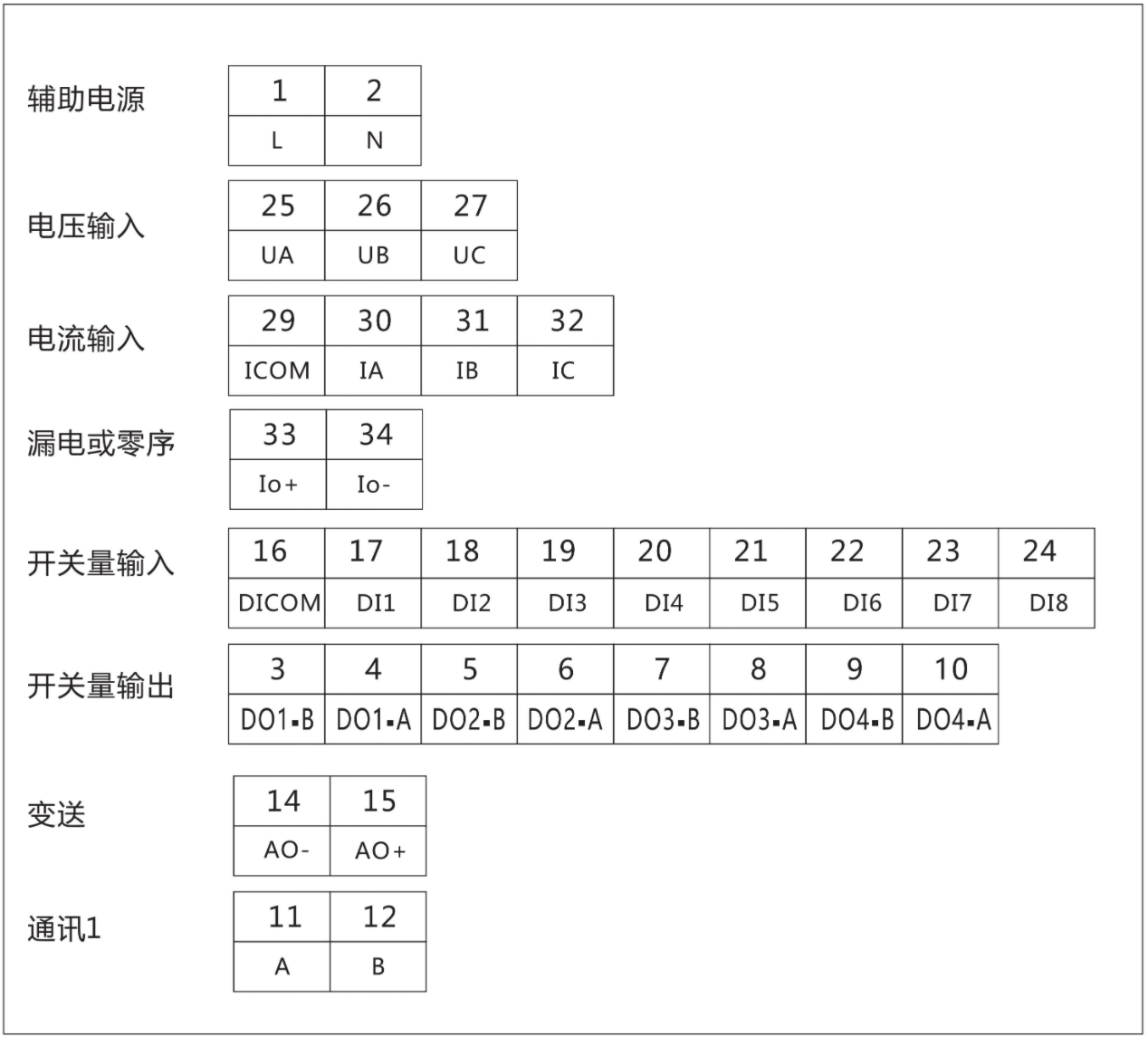

端子图
